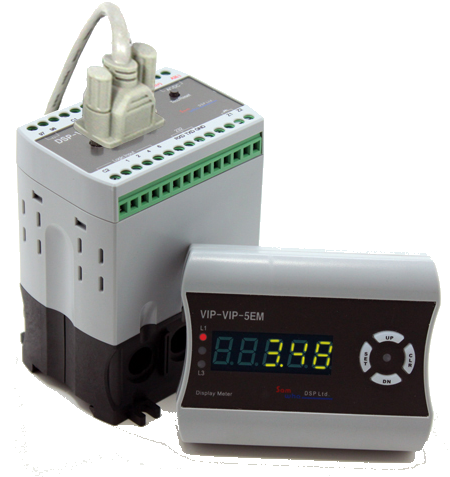

概述 ■ 适用于各种电动机起动系统和跳闸输出的应用 - 应用模式： out/LooFF/a/b - 跳闸输出：C1-M,97-98,07-08 ■ 基于MCU控制：精确的电动机保护 ■ 保护级别：紧凑型、多功能 - 保护功能：过/欠电流、缺相、反转、电流不平衡、堵转、失速、漏电、短路（仅适用于5SM型） ■ 恶劣环境下保持可靠：嵌入式RMS芯片、输出RMS电流值 ■ 漏电故障跳闸时间：0.1~30秒/定时限，0.05秒（瞬时）/反时限（仅 适用于5SM） ■ 短路故障跳闸时间：0.05秒（仅适用于5SM） ■ 3秒循环显示： 电流值、负载率、漏电电流值、AWT(总运行时间) ■ 保护接地故障高灵敏度和范围：30mA ~4A(其他类型:ZCT 内置) ■通讯方式： *All of Type except 除5CM外型号:RS232 *5CM :RS-485 *5TM : 4~20mA *5SM : 短路保护瞬间跳闸 ■ 晃电再启动：SDDT/允许晃电时间,DOMT/自启动时间延迟 ■ 复位方式：手动、自动（通过"Mode"选择） ■ 使用于各种变频环境：1Hz~400Hz |
|
保护功能
| 保护 | 动作时间 | 特性 |
|---|---|---|
| 过电流 | 起动时间d-time:1~60sec, o-time:0.1~300sec/def(0.05 sec/instant:5SM Type) | L1,L2,L3相过电流保护 |
| 欠电流 | u-time:0.1~30sec/def | to protect under current of L1,L2,L3 phase |
| 电流不平衡 | 8 sec | preset range:30%~90%[(max-min)/max]*100[%] |
| 缺相 | 2 sec | to protct a phase loss of L1,L2,L3 |
| 反转 | 0.5 sec | to protect reverse phase of load side |
堵转 | dt + 0.1sec | to pretect a locked state of the rotor |
| 接地 | Edt:0.1~25 sec, Eot:0.1~30 sec/def,0.05 sec/instant(5SM type) | sensed by External ZCT or embeded ZCT |
| 指 示 | 描 述 | |
| 三相电流 | L1,L2,L3 实时有效值RMS间隔3秒循环显示。 | |
| 接地电流 | 外部ZCT或内置ZCT感应到的零序电流值 | |
| 报警/负载率 | 运行电流值/设定电流值*100%，持续超过设定值3秒 | |

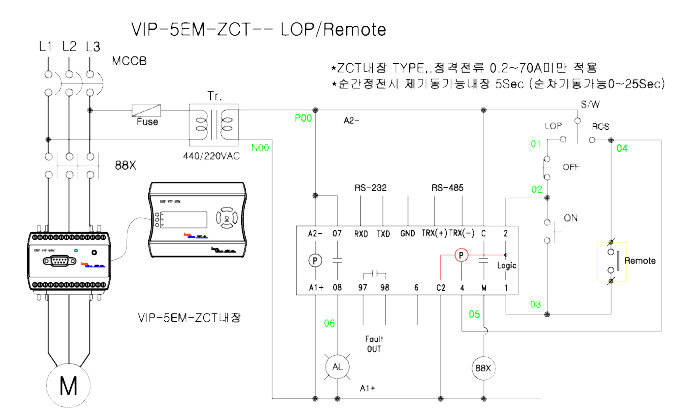

直接启动方式

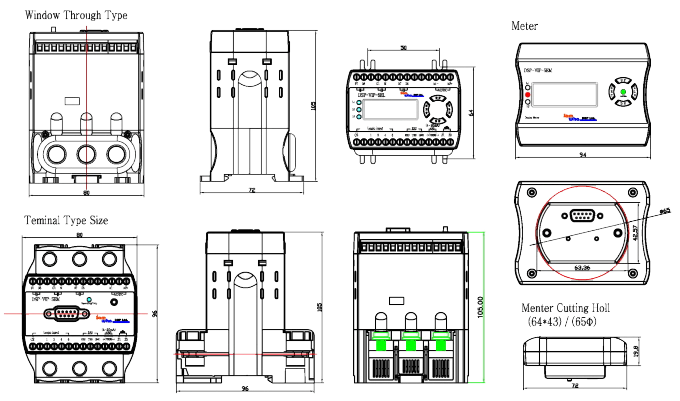

外形尺寸

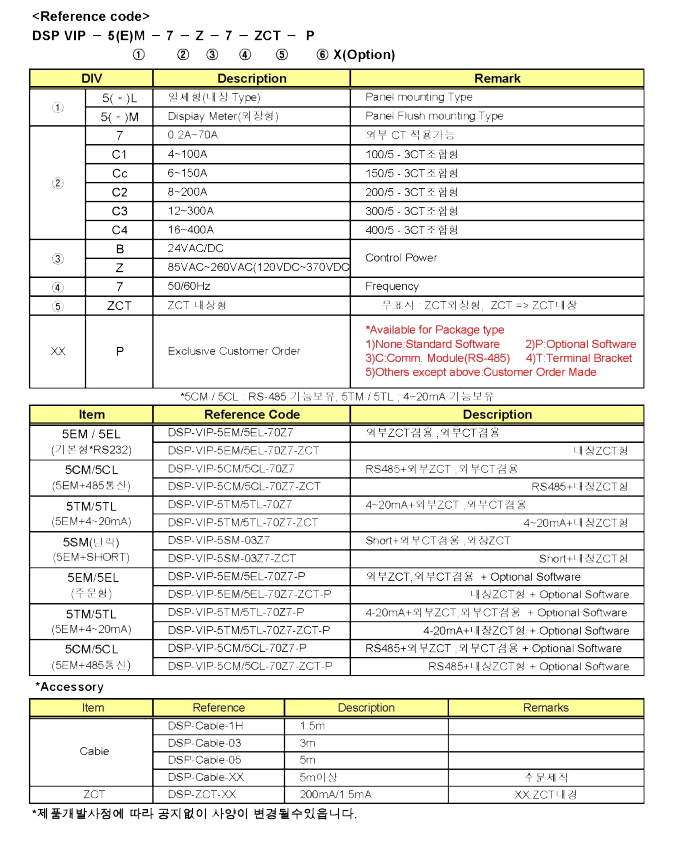

产品选型
DSP-VIP-5EM,DSP-VIP-5CM,DSP-VIP-5TM,DSP-VIP-5SM产品列表
| 缩图 | 类别 | 型号 | 控制电压 | 备注 |
|---|---|---|---|---|
 | DSP-VIP | DSP-VIP5EM-70Z7 DSP-VIP5EM-70Z7ZCT | 85~265VAC，50/60HZ 90~370V,DC
| 基本保护 |
DSP-VIP5CM-70Z7 DSP-VIP5CM-70Z7ZCT | + Modbus RS-485 | |||
DSP-VIP5TM-70Z7 DSP-VIP5TM-70Z7ZCT | + 4~20mA | |||
DSP-VIP5SM-03Z7 | + 短路 |
