数字型电机保护器/面板嵌入式 ◆ 测量模块+显示模块(自带起/停按钮) - MCC:电机启动/停止由运行-停止键执行。 - RCS:电机启动/停止由外部自动装置执行 ◆ 4E级保护等级 - 过/欠电流、缺相、反相 - 电流不平衡、堵转、接地故障 ◆ 过电流时间-电流特性曲线：定时限/反时限 ◆ 基本类型：与外部ZCT匹配合，可选类型：ZCT嵌入/外部CT类型不可用 ◆ 各种频率环境下稳定运行 ◆ 基于RMS值的正确指示 ◆ 零序电流检测ZCT两种规格可选择
|
|
保护功能
| 项 目 | 描 述 | 备 注 |
|---|---|---|
| 保 护 | ||
| 过电流 | d-time:1~300 sec, o-time:1~60 sec/definite,5~30 class/inverse | 运行电流值高于设定值Oc且时间持续超过O-time脱扣跳闸 |
欠电流 | 0.5~30 sec/definite | 运行电流值低于设定值Uc且时间持续超过U-time脱扣跳闸 |
| 不平衡 | 8 sec | * 电流不平衡率持续8秒以上 * 不平衡率=[(最大相电流值- 最小相电流值)/最大相电流值]* 100 [100%] |
堵转 | d-time + o.1 sec | 运行电流值超过"oc"设定值的3倍以上d-time后0.1 sec脱扣跳闸 |
接地 | Edt:1~25 sec, Eot:1~30 sec | 零序电流值大于设定值Eot(earth operating time)时间脱扣跳闸 |
缺相 | 1~5 sec | 如发生相位缺失，不可自动复位需进行手动复位 |
| 反转 | 0.5 sec | 如发生反向相位，不可自动复位需进行手动复位 |
| 指 示 | ||
| 三相电流 | L1,L2,L3 | 间隔3 sec显示 |
| 接地故障电流 | 零序电流 | L1,L2,L3 后3秒显示 |
DOL直接启动方式

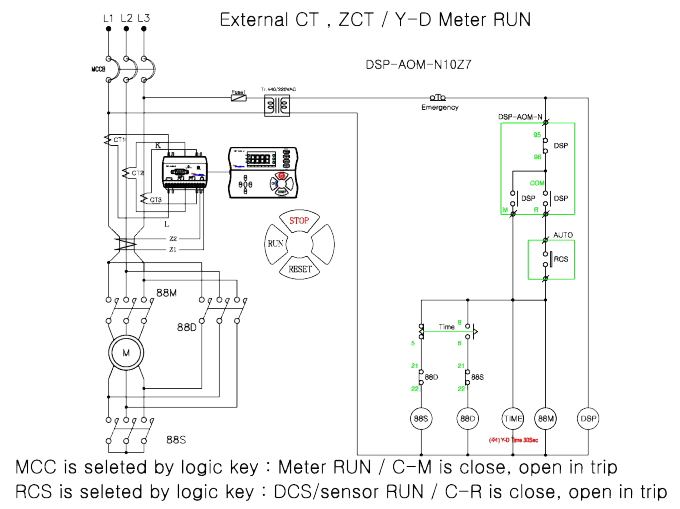

Y-△直接启动方式
外形尺寸

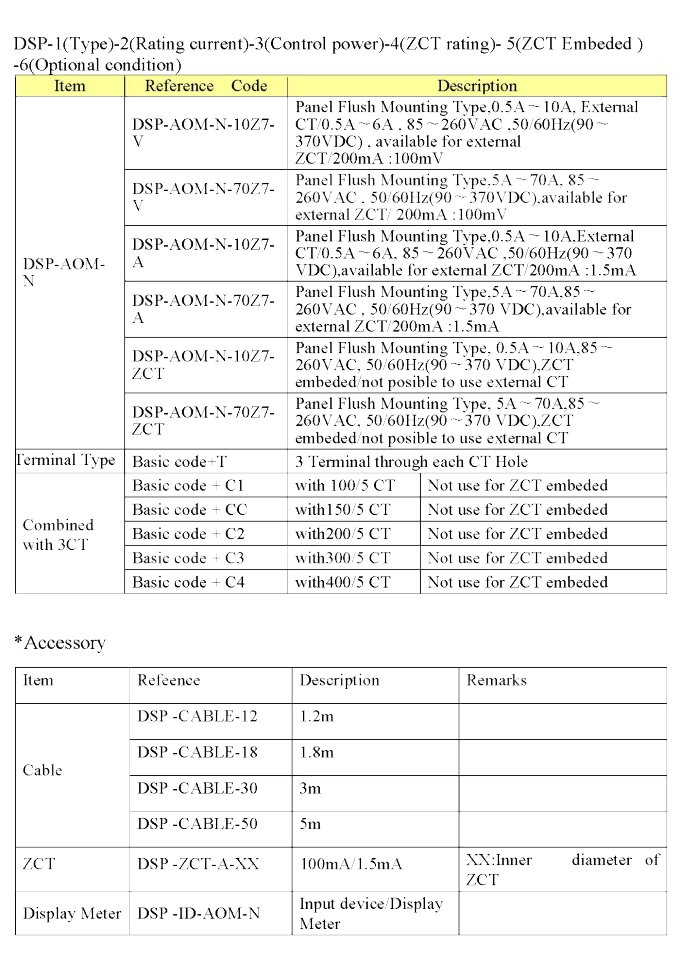

产品选型
DSP-AOM-N产品列表
| 缩图 | 类别 | 型号 | 控制电压 | 电流范围 |
|---|---|---|---|---|
 | DSP-AOM-N | DSP-AOM-N-10Z7-V DSP-AOM-N-10Z7-A DSP-AOM-N-10Z7-ZCT | 85~265VAC，50/60HZ 90~370V,DC
| 0.5~10A |
DSP-AOM-N-70Z7-V DSP-AOM-N-70Z7-A DSP-AOM-N-70Z7-ZCT | 5~70A |
