 | * 집합형 지락검출계전기는 KSC8328에 준거하여 제작된 것으로 다수( 16C 또는 8C )의 경계선로의 지락전류를 동시에 감지하며 각 선로의 현재의 지락전류량과 사고시 사고지락 전류량을 표시 할 수 있는 Digital 지락검출 계전기입니다. 또한 Digital 지락검출 계전기는 경계선로의 지락전류를 영상변류기를 통하여 감지, 각 선로의 지락사고를 경보 및 차단기 트립(Trip)용 으로 사용되는 계전기입니다. * 기존 사용방식의 보조계전기함(ARB-Aux Relay Board)을 내장 설계하여 외부 MCCB 등과 직접연결하여 사용하므로 원가절감의 효과가 있습니다. * RS-485 통신기능과 Monitoring Program을 추가하여 원격에서 계전기를 제어 감시할 수 있습니다. ▶ 1대의 제품으로 최대 16회로까지 감시 보호할 수 있습니다. 8회로 Type과 16회로 Type이 있습니다. |
产品详情
环境 | 运行 | -10℃ ~ 50℃ | ||||
存储 | -20℃ ~ 60℃ | |||||
湿度 | 80%以下[ 无凝露 ] | |||||
适应 | 海拔2000米以下/不受异常震动和冲击的现场 | |||||
控制电源 | 频率 | 50 / 60Hz [ ±5% ] | ||||
使用电压 | AC / DC 110 ~ 220V | |||||
正常电压 | AC / DC 88 ~ 240V | |||||
负荷 | 输出电压 | DC +12V / +5V / -5V | ||||
输出电流 | 1A / 2A / 2A | |||||
输出容量 | 最大 50VA / [ 正常 : 32VA ] | |||||
ZCT | 规格 | AC 200mA / 100mV | ||||
输出误差 | AC 75 ~ 125mV / 부하저항 2㏀ | |||||
Display | 6 Digit FND [ Channel : 2Digit / Current & Time Set : 4Digit ] | |||||
故障记忆 | * 故障电流发生时通过FND显示故障电流值 | |||||
* 查询最近通道故障电流 | ||||||
* 485通信软件记录故障数据并可累积管理 | ||||||
报警复位 [报警重置] | LED及输出接点[自动复位设置] | |||||
通讯 | RS-485C Isolation 1Port / Protocol : Modbus RTU | |||||

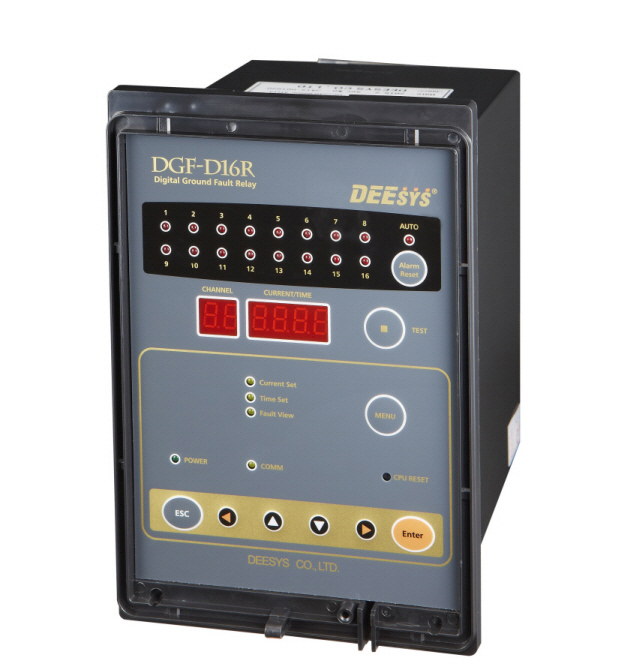

MODEL | DGF - D16 | DGF - D08 | DGF - D16R | DGF - D08R | ||
输入回路量 | 16路 | 8路 | 16路 | 8路 | ||
输出触点 | 单独输出 | ㅡ | ㅡ | 16a 触点 | 8a 触点 | |
共用点输出 | 1a Contact | |||||
容量 | AC 125V, 10A / DC30V, 10A | |||||
动作电流 | 电流 TAP | 0.1 ~ 10.0A [ 0.1A Step ] | ||||
动作范围 | ±5%以内 | |||||
动作时间 | 动作特性 | 定时限[ Definite Time ] | ||||
LEVER | 0.05 ~ 10.00sec [ 0.05sec Step ] | |||||
动作时间误差 | 0.05 ~ 0.20sec : ±25ms以内/ 0.20 ~ 10.00sec : ±5%以内 | |||||
复位 | 电流 | 각 정정치의 90%에서 확실하게 복귀 | ||||
类型 | 即时 [ Instant Time ] | |||||
时间 | 100ms 이내 | |||||
复位方式 | Auto / Manual | |||||
H.M.I | KEYPAD | Esc, ◀, ▲, ▼, ▶, Enter, Test, Menu, Alarm Reset, CPU Reset | ||||
LED | 녹색 [ GREEN ] : Power | |||||
황색 [ YELLOW ] : Current Set / Time Set / Fault View / Comm | ||||||
적색 [ RED ] : 각 회로 별 Alarm / Auto | ||||||
使用规格 | KS C8328 漏电继电器 | |||||
