* 전기적 환경에 대한 서지보호 대책으로 전자기 적합성 시험을 필한 제품으로
어느 환경에 대응할 수 있는 회로를 추가하여 제작된 제품입니다.
* 선로에 누전이 발생하면 해당 선로 변류기의 출력 전압이 누전 검출 회로에
입력되어 집니다.
* 수신부는 누전 검출 점압을 감도 조정 회로에 의해 재 조정한 뒤. 비교 판정을
하고 기준치 이상이 되면 Trip, 경보표시를 합니다.
Product Details
개별 접점이 있는 릴레이 형태 저가형 누전 경보기 입니다.
Description | Digital type | |||||

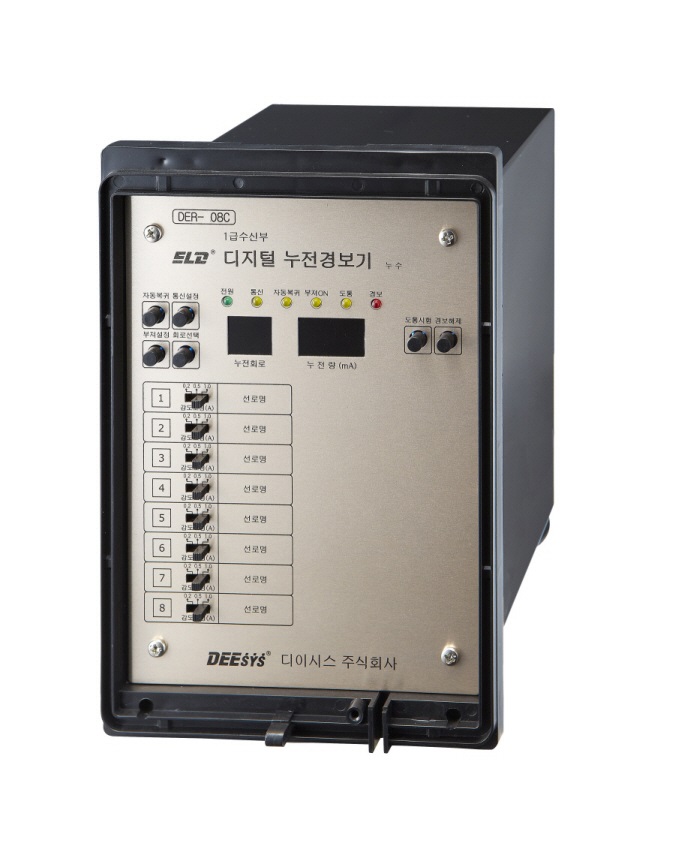

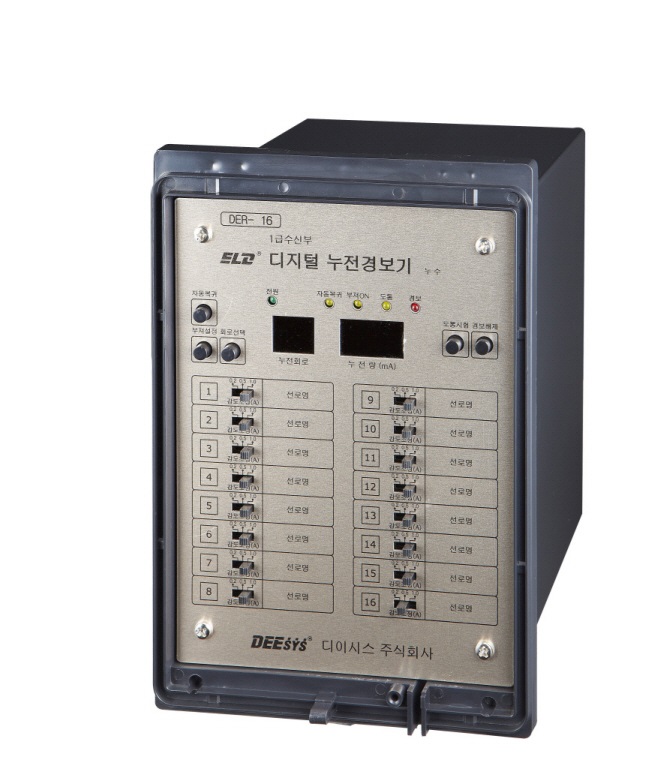

Model No | DER - 16 | DER - 08 | DER - 16C | DER - 08C | ||
Type approval No | ||||||
Installation | 16c, 08c Flush mounted | |||||
Auxiliary voltage | AC / DC 110 ~ 220V | |||||
Frequency | 50/60Hz | |||||
Nominal operating current(A) | 0.2 - 0.5 - 1.0 | |||||
current | Operating | 53％ ~ 75％ of nominal operating current 1sec 이내 | ||||
Non operating | 52％ nominal operating current 30sec 이내 | |||||
Allowable supply | 80％ ~ 120％ of Rated Voltage | |||||
voltage fluctuation | ||||||
Reset | Manual / Auto (Muiti type) | |||||
warning circuit voltage | Less than AC 600V | |||||
LED indicator | - Leaking circuit indicator : LED(Red color) | |||||
| - Detector indicator : LED(Red color) | ||||||
| - Power indicator : LED(Green color) | ||||||
| - ZCT penetration indicator : LED(Yellow color) | ||||||
| - Continue/Auto-alarm : LED(Yellow color) | ||||||
| - Buzzer alarm : LED(Yellow color) | ||||||
| - Detector alarm indicato : LED(Red color) | ||||||
Power consumption | Non operating | 8VA | 6VA | 9VA | 7VA | |
Operating | 9VA | 7VA | 10VA | 8VA | ||
ZCT(Input) | 200mA/100mV | |||||
Ambient temperature | -10℃+50℃ | |||||
Sound level | Buzzer(more than 75dB) | |||||
Insulation resistance | Primary-case | |||||
| Secondary-case more than 100㏁ (DC 500V megger) | ||||||
| Primary-Secondary | ||||||
Dielectric strength | Primary-case : 1500V | |||||
| Secondary-case : 500V AC 600Hz, 1miniute | ||||||
| Primary-Secondary : 1500V | ||||||
Impluse wave | Between-terminal | |||||
withstand voltage | Peak value : 6.0kV, 1.2/50㎲ | |||||
| Power terminals-case | ||||||
Vibration strenght | On duty:Full wave width 1mm, 1000rpm, 10min, | |||||
| Not on duty:Full wave width 4mm, 1000rpm, 60min | ||||||
Mechanical shock resistance | On duty:Natural drop 15times Not on duty:Accelebration of 50g Max force in any direction for 5 times | |||||
Contact capacity | AC 250V 0.5A, DC 30V 2A | AC 250V 3A, DC 30V 5A | ||||
Rate of fuse | 0.2A | |||||
Weight | 1.5kg | 1.3kg | 1.8kg | 1.6kg | ||
Casing | ABS Resin/Black N1.5(난연성 Non-flamable) | |||||
