以映像电压和定向的映像电流为基准，地落故障电流的大小及方向再一定范围内时继电器工作，用于环形系统的地落事故保护。 非接地式接地保护接地继电器由零序电压（安装在母线上的GPT的三次电压）和零序电流（各相安装的ZCT二次电流）启动。 输入端采用预处理填充电路，即使信号波形失真，也能准确确定检测结果。 由于零相序电压（VO）NPUT端的负荷被最小化，任何单个单元的小容量接地电位RANSFER（GPT）可以同时支持多个继电器或多个继电器。 |

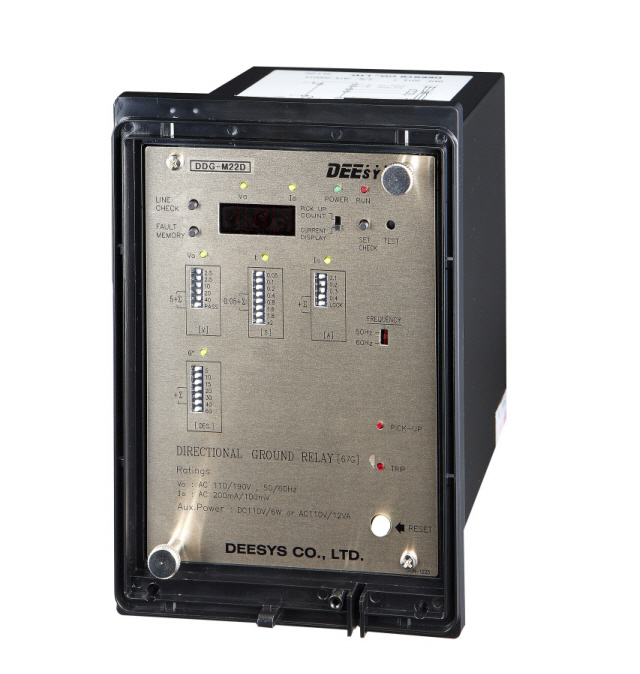

型号 | DDG-M22D (Draw out) | |
范围 | DPT输入 | AC 110V / 190V |
ZCT | 200mA/100mA | |
频率 | 50/60Hz ±5% | |
辅助电压 | AC/DC 110V (86~260V) | |
环境温度 | -10℃ to 60℃(with no icing) | |
电流范围 | 电流 | 0.1~1.0A(0.1A step)±10% |
电压 | 5~82.5V (steps of 5V) | |
特性 | 0~180˚ (steps of 5˚) | |
动作阈值 | ± 90 (Error ±10˚) lead | |
时间设定&曲线 | 时间阈值 | 0.05~10s (steps of 0.05sec) |
复位值 | > 95% | |
复位时间 | < 100ms | |
负荷 | G.P.T端子(G 1 , G 2 ) | Less than 1VA |
辅助电压 | 8VA(AC) | |
接触点 | 输出继电器 | Trip 1c. Alarm 1a |
动作&报警端容量 | ||
制造 | AC 240V 10A (L/R=0ms) | |
DC 1000W 0.5sec (L/R=0ms) | ||
中断 | AC 240V 3A (L/R=0ms) | |
DC 30W 0.5sec (L/R=0ms) | ||
指示 | 动作(跳闸) | LED, (Digital Display) |
抗震性 | 误动作 | 10Hz 5mm double amplitude 30s each in X and Y directions |
16.7Hz 2.5mm double amplitude 600s each in X, Y and Z 1directions | ||
耐冲击 | Destruction | 300ms(approx. 30G) 3times each in 3 directions |
绝缘性符合IEC 255 | 耐压测试 | 所有端子与外壳接地之间2kV，1分钟 |
500V绝缘电阻 | >100㏁ | |
冲击耐压 | 5kv-1.2/50㎲ | |
瞬态干扰模拟 | 2.5kv 1MHz/200Ω | |
重量 | 2.2kg | |
※ IO, VO 입력결선(상순)을 반드시 확인 하십시요.
> ZCT 사양은 200㎃/100㎷(Nickel Core)용으로 사용하십시요.
200mA/1.5mA ZCT Setting 가능(Option)
