概述

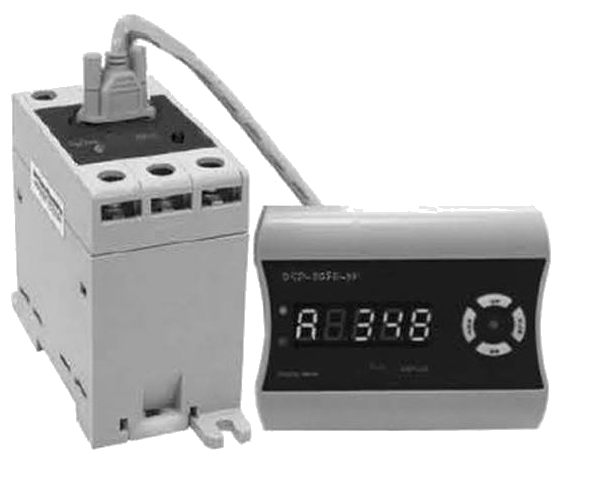

◆ 数字面板显示，分体式安装 ◆ 直流电流范围 ◆ 自诊断功能 ◆ 数字或字符显示操作信息: : DCR(面板嵌入式)→3位数字显示窗口
应用 ● 直流电机，直流电磁阀，DC电源 ● 直流负载装置的保护
功能 ● 过电流（0.05SEC）0.1～60sec：跳闸后手动/自动复位 ● 直流电流值校验
|
|
技术参数
项目 | 描述 | ||
电流 | 范围(A) | 50mA~10A(10~300A) | |
过/欠电流脱扣延时 | 时间 | 0.1~60sec | |
复位方式 | 手动（密码）/电气（远程） | ||
时间-电流特性 | 定时限 | ||
误差 | 电流 | 0.1 ~ 10A(1~300A) :±5% | |
时间 | t<=2 sec:± 0.1sec, t>2sec:±5% | ||
控制电源 | 110/220V | 85~260VAC(110~340VDC) 订购 :DC24V | |
频率 | 50/60HZ | ||
继电器跳闸输出 | 类型 | 1-SPST(1a) | |
跳闸输出条件 | 正常:(97 - 98 )-->b 故障 | ||
容量 | AC 250V / 3A ,电阻性 | ||
绝缘 | 电阻 | 壳体-电路 | DC 500V 兆欧表 50㏁ or more |
耐压 | 壳体-电路 | 2.0㎸ 50/60Hz, 1min | |
触点-触点 | 1.0㎸ 50/60Hz, 1 min | ||
电路-电路 | 2.0㎸ 50/60Hz,1 min | ||
环境 | 温度 | 存储 | -30℃ ~ 80℃ |
运行 | -20℃ ~ 65℃ | ||
湿度 | 30~85% RH,non-condensing | ||
螺钉&端子 | AC 250V 5A | ||
功耗 | ＜0.5W | ||
安装 | 35㎜ Din-Rail / Panel | ||

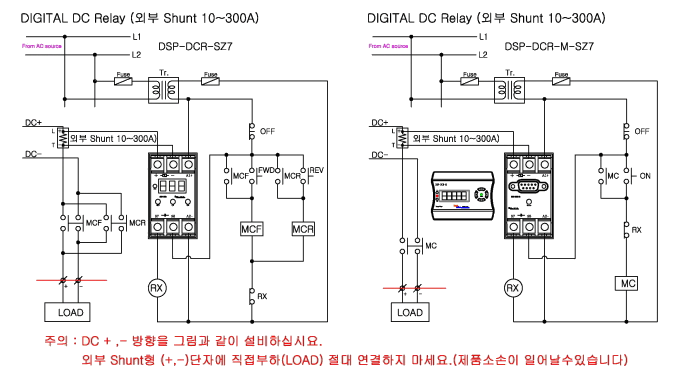

参考接线图
产品订购
DIV | 描述 | ||
1 | 型号 | DSP-DCR | 面板安装 |
DSP-DCR-M | 面板嵌入式 | ||
2 | 供电电源 | B | 24VDC（可选l） |
Z | 85~260VAC（90~370VDC） | ||
3 | 频率 | 7 | 50/60HZ |
