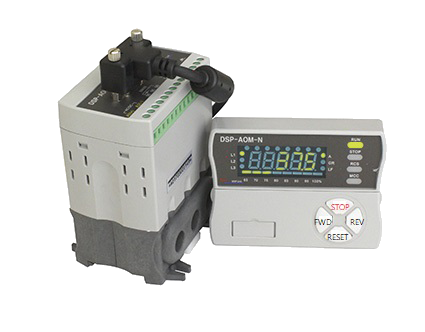

DSP-CCM-N概述 ◆ 显示模块嵌入式安装，CCM-N (485通讯功能) ◆ 保护功能：过电流，欠电流，缺相，堵转，漏电，RS-485通信，运行时间测量 *基本型:外接ZCT, 订购型:ZCT内置型 ◆ 多种输出接点应用 - 应用模式：out/a/b - 接点动作形态：输出接点形态：95-96-98，C-F-R-rCS ◆ 内置MCU，可靠保护 ◆ 保护等级：超小型多功能4E Class ◆ 保护功能：过电流/低电流/缺相/堵转/冲击/反转/不平衡/漏电 ◆ 漏电时间：0.1 ~3秒 ◆ 漏电电流范围：30mA ~4A ◆ 显示功能：三相电流、负载率、漏电电流、运行时间 ◆ PC后台通讯*RS-485 ◆ 复位方式：自动/手动/断电 |
|
DSP-CCM-N技术参数
| 项目 | 范围 | |
|---|---|---|
| 电流 | 10 型 | 0.5~10A |
| 70 型 | 5~70A | |
| 外部CT组合 | 1~1200A(参考电流范围对照表) | |
| 漏电电流 | 零序电流 | 30mA~4A |
| 时间 | 启动时间(dt) | OFF, 1~300秒/定时限 |
| 过电流动作时间(ot) | 0.5~60秒/定时限 | |
| 欠/低电流动作时间(ut) | 0.5~30秒/定时限 | |
| 启动漏电动作时间(Edt) | OFF, 0.5 ~ 25 秒/定时限 | |
| 漏电动作时间(Eot) | 1 ~ 30 秒/定时限 | |
| 堵转/冲击 | *定时限: 0.5 ~ 3秒 | |
| 误差 | 电流 | C<=2A:0.2A,C>2A:± 5% |
| 时间 | t<=2秒:± 0.2秒, t>2秒:± 10% | |
| 控制电源 | *AC 85V~AC260V,50/60Hz (DC120V~DC370V) *DC24V(Optional) | |
| 故障输出 | 主触点:95-96-98 | 1c (1-SPDT),3A/电阻性 |
| 辅助触点:05-06-08 | 1c(1-SPDT),3A/Resistive(预报警输出触点) | |
| GR | 1c(1-SPDT),3A/Resistive("Auo"模式时为特定输出) | |
| 环境 | 温度 | 运行 : -25℃ ~ + 70℃ |
| 存储 : -40℃ ~ + 80℃ | ||
| 湿度 | 30 ~ 85%, non-condensing | |
| 环境干扰误差 | 30㎐ ~ 400㎐：±5% | |
| 最大导线尺寸 | 25sq | |
| 绝缘电阻 | 电路与壳体间 10Mohm以上, 500VDC | |
| 高压绝缘试验 | * 电路与壳体间: AC 2000V, 60㎐, 1 min * 触点间: AC 1000V, 60㎐, 1 min | |
| 安装力矩 | Max 0.6 N.m | |
| 易燃性:IEC/EN 60695-2-12 | 650℃(Vrms 1.5KV/1min) | |
| 冲击:IEC/EN 60068-2-27 | 1/2 sine wave, 15g / 11ms | |
| 脱扣输出:IEC/EN 60947-1 | 690V(Vrms:2KV/1 min) | |
| 介电强度:IEC/EN 60947- | AC 100~240V 输入, 输出触点, Contact:4KV,Air:8KV | |
| 静电放电抗扰性:IEC/EN 61000-4-2 | Air(空气中) : Level 3, 8㎸ Contact() : Level 3, 6㎸ | |
| 电磁兼容EMC测试辐射抗扰度 :IEC/EN 61000-4-3 | Level 3, 10V/m | |
| 电快速瞬变脉冲群抗扰度:IEC/EN 61000-4-4 | 电源 : Level 4, 4㎸ 其他电路 : Level 3, 2㎸ | |
| 浪涌:IEC/EN 61000-4-5 | 抗扰度: 1.2×50uS, 2㎸(0。, 90。, 180。, 270。) | |
| 功耗 | 3W max | |
保护功能
| 功 能 | 描 述 | 备注 |
|---|---|---|
| 过电流 | 设定预设的OC值，一般为额定电流1.1~1.2倍，运行电流超过其设定值经ot时间后脱扣跳闸 | |
| 低电流/空转 | 设定预设的UC值即空转电流值，运行电流低于其设定值经Ut时间后脱扣跳闸 | |
| 电流不平衡 | * 不平衡率持续8秒以上脱扣跳闸 * 不平衡率 : [(最大相电流值-最小相电流值)/最大相电流值] * 100 [100%] | |
| 堵转 | 启动时电流超过设定保护设置值300%以上，且延迟时间持续dt+0.1秒 | |
| Shock/Stall (순간과전류) | * 运行中电流值超过设定的oc百分比且时间超st设定值 * 配置范围:180% ~ 500% * 10type,70type均可使用,70Type上限为{(240/OC设定值)*100[%]} | |
| 接地故障 | ZCT检测到的零序漏电电流值，超过设定漏电电流值且时间超过Eot设定时间 | *外接零序电流互感器规格：200mA/1.5mA |
| 缺相 | *根据负荷电流判断相位缺失，0.5秒动作 *功能模式可禁用：OFF | * 不可自动复位 |
| 短路 | * 速断脱扣,0.05초 *功能模式可禁用：OFF | * 不可自动复位，CSL Type |
| 反转 | *根据负荷电流判断相序，0.5秒动作 *功能模式可禁用：OFF | * 不可自动复位 |

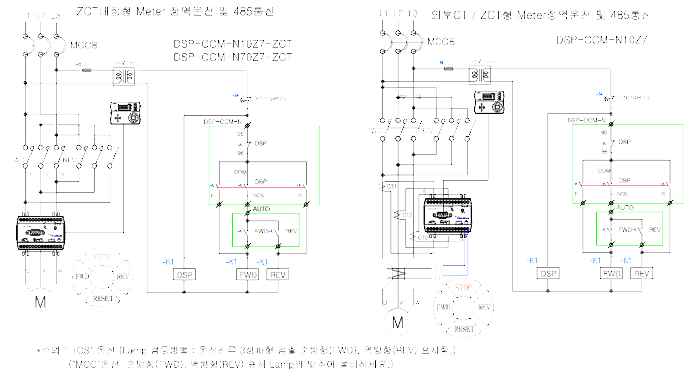

DSP-CCM-N接线图

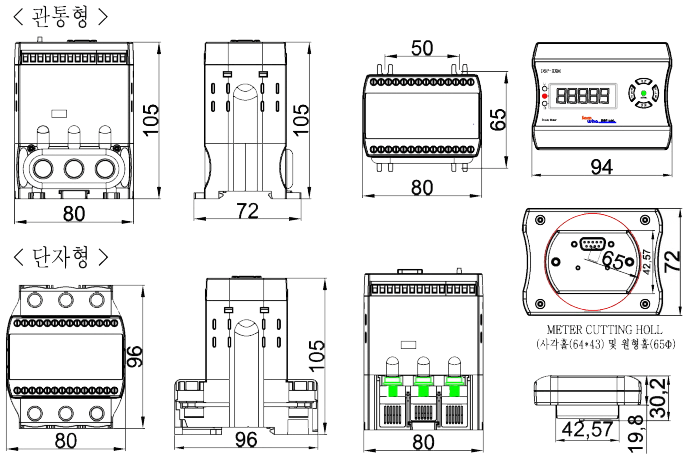

尺寸图

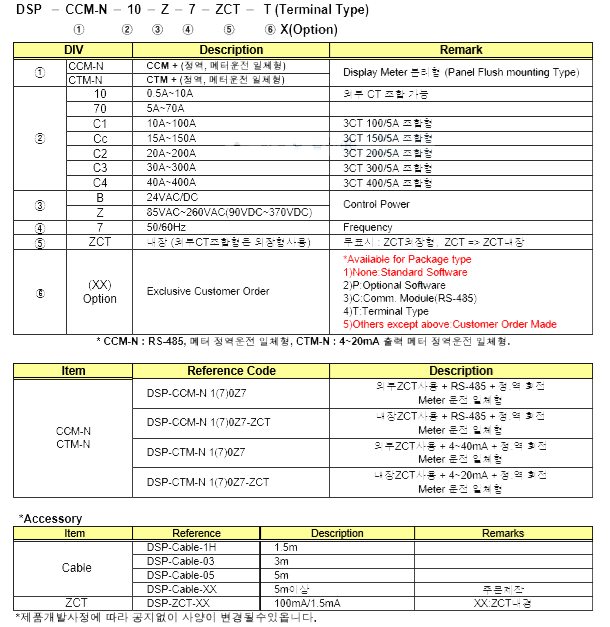

DSP-CCM-N选型表
DSP-CCM-N产品列表
| 缩图 | 类别 | 型号 | 控制电压 | 电流范围 |
|---|---|---|---|---|
 | DSP-CCM-N | DSP-CCM-N10B7 DSP-CCM-N10B7-ZCT | 24AC/DC 50/60Hz | 0.5~10A |
DSP-CCM-N70B7 DSP-CCM-N70B7-ZCT | 5~70A | |||
DSP-CCM-N10Z7 DSP-CCM-N10Z7-ZCT | 85~265VAC，50/60HZ 90~370V,DC | 0.5~10A | ||
DSP-CCM-N70Z7 DSP-CCM-N70Z7-ZCT | 5~70A |
