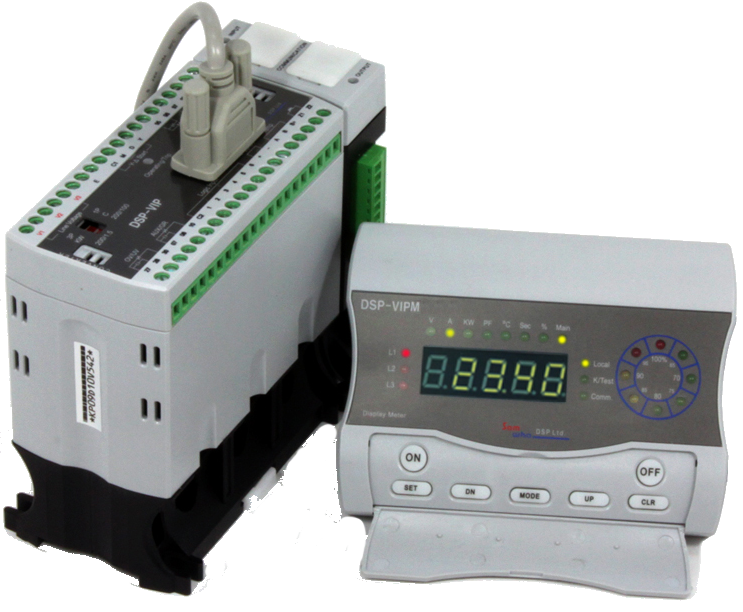

概述 基于电压-电流的电动机综合保护器 *面板嵌入式安装：测量模块、显示模块、通信模块 *保护功能：过/欠压、过/欠载（kw）/电流、接地故障、过温、短路、冲击、堵转、缺相、反相、不平衡 *指示：KW,KWH,A, V,GR,TEMP,PF,运行时间,MC启停次数 *附加功能：RS 422/485、起动方式、星三角降压启动、Y-△起动、自耦降压启动、晃电自启动 *预维护：可预置报警点/O、U 漏电电流、温度、冲击（失速）、电机工作时间、瞬间短路（30毫秒以内） *特别适用于过程控制和预维护，作为各种报警系数的预设。 |
|
保护功能
| 功能 | DSP-VIPL | DSP-VIPM | 备注 | |||
|---|---|---|---|---|---|---|
| 一体型 | 通讯 | 分体型 | 通讯 | |||
| 保护 | 过负载/过电流 | ○ | ○ | |||
| 欠负载/欠电流 | ○ | ○ | ||||
| 过电压 | ○ | ○ | ||||
| 低电压 | ○ | ○ | ||||
| 电压缺相 | ○ | ○ | ||||
| 电流缺相 | ○ | ○ | ||||
| 电压反向 | ○ | ○ | ||||
| 电流方向 | ○ | ○ | ||||
| 电流不平衡 | ○ | ○ | ||||
| 堵转 | ○ | ○ | ||||
| 冲击 | ○ | ○ | ||||
| 短路 | ○ | ○ | 适用于10型 | |||
| 接地 | ○ | ○ | ||||
| 过温 | ○ | ○ | ||||
| 指示 | 线电压 | ○ | ○ | |||
| 负载电流 | ○ | ○ | ||||
| 三相电源 | ○ | ○ | ||||
| 功率因素,KWH | ○ | ○ | ||||
| 累计运行时间/负荷率 | ○ | ○ | ||||
| 辅助 | Y-D 时间 | ○ | ○ | |||
| 2级报警 | ○ | ○ | ||||
| 正反转 | ○ | ○ | ||||
| ON-OFF | × | ○ | ||||
| 晃电自启动 | ○ | ○ | ||||
| 通讯 | 4~20mA | ○ | × | ○ | × | |
| RS 485/422-Modbus | × | ○ | × | ○ | ||
| PC界面 | ○ | × | ○ | × | ||

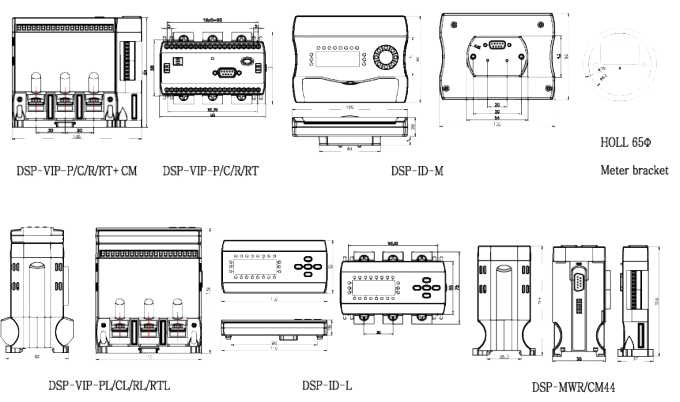

外形尺寸

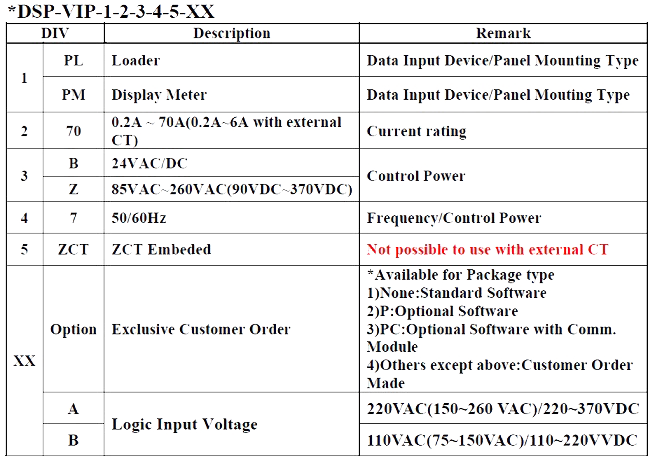

产品选型表
DSP-VIP-PM 产品列表
| 缩图 | 类别 | 型号 | 控制电压 | 电流范围 |
|---|---|---|---|---|
 | DSP-VIP | DSP-VIP-PM70B | 24AC/DC 50/60Hz | 0.2~70A |
DSP-VIP-PM70Z7 | 85~265VAC，50/60HZ 90~370V,DC | 0.2~70A， |
