DSP-AOL-RG/剩余接地电流

概述

数字过流电机保护继电器
*5位数码显示仪表
*4E级保护等级
-过/欠电流、缺相、反相，
-电流不平衡、堵转、接地故障
*保护过电流的T-I特性：定或反
*接地故障保护：剩余零相电流感应跳闸
*在各种频率环境下稳定运行
*基于RMS值的正确指示

技术参数

项目	描述	备注
保护
过电流	d-time:1~300 sec, o-time:1~60 sec/定时限,5~30 class/反时限	运行电流值大于设定值，且维持时间超过o-time跳闸
欠电流	0.5~30 sec/definite	运行电流值小于设定值，且维持时间超过u-time跳闸
电流不平衡	8 sec	* 不平衡率超过设定值持续8秒以上 * rate=[(max. curr.- min. curr.)/max. curr.]* 100 [100%]
堵转	d-time + o.1 sec	运行电流值大于OC设定值3倍以上且持续d-time+01秒跳闸
接地故障	Edt:1~25 sec, Eot:1~30 sec	零序电流测量值大于设定值且持续Eot时间以上跳闸输出
缺相	1~5 sec	发生相位缺失不可进行自动复位，需要进行手动复位
反转	0.5 sec	发生相位反向不可进行自动复位，需要进行手动复位
指示
三相电流	L1,L2,L3	间隔3秒
漏电电流	零序电流	L1,L2,L3 后3秒显示
报警	3 个LED(L1,L2,L3) 同时闪烁	运行负载率大于设定值维持3秒以上发出报警信号

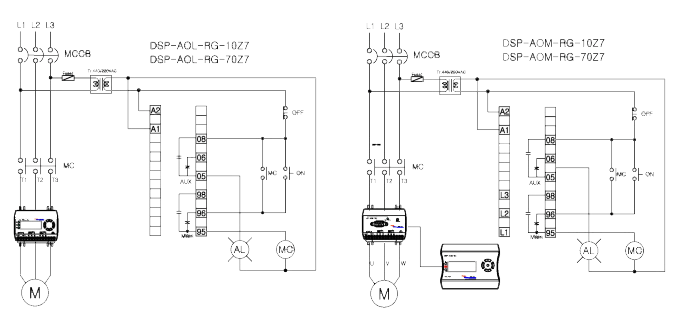

接线图

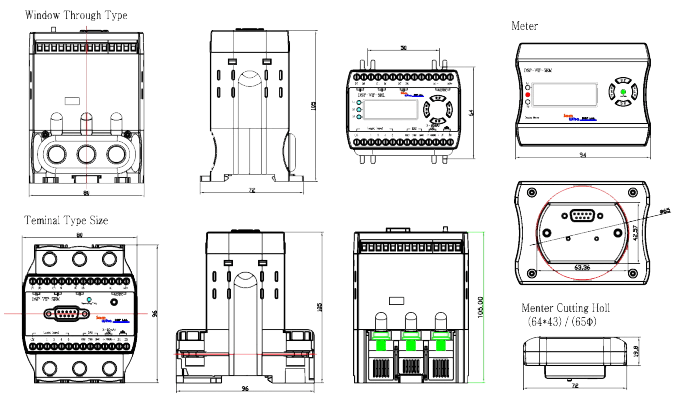

外形尺寸

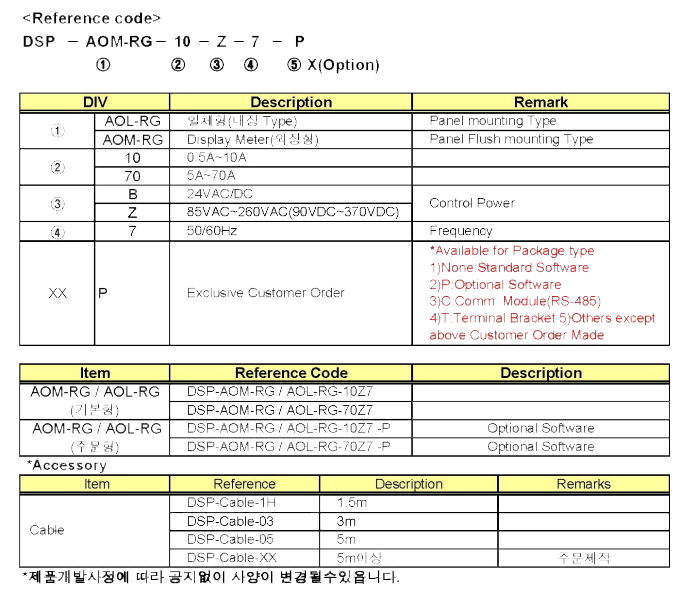

产品选型

DSP-AOL-RG产品列表
