Digital 지락검출 계전기는 부하선로의 지락전류를 영상변류기로 감지하여 각 선로의 사고 지락전류량을 표시하는 다기능 계전기 입니다.
입력에 혼입된 Noise 및 고조파를 Analog 및 Digital Filter를 통하여 정상적인 신호로 변환하여 판독함으로써 정밀한 동작을 구현합니다.
기존 Analog 제품과 동일한 CASE에 내장하여 손쉽게 교체 가능하며, 별도의 판넬작업이 필요하지 않습니다. 또한 사고전류 메모리기능 및 RS-485통신탑재로 상위감시반 적용이 매우용이 합니다.
Product Details

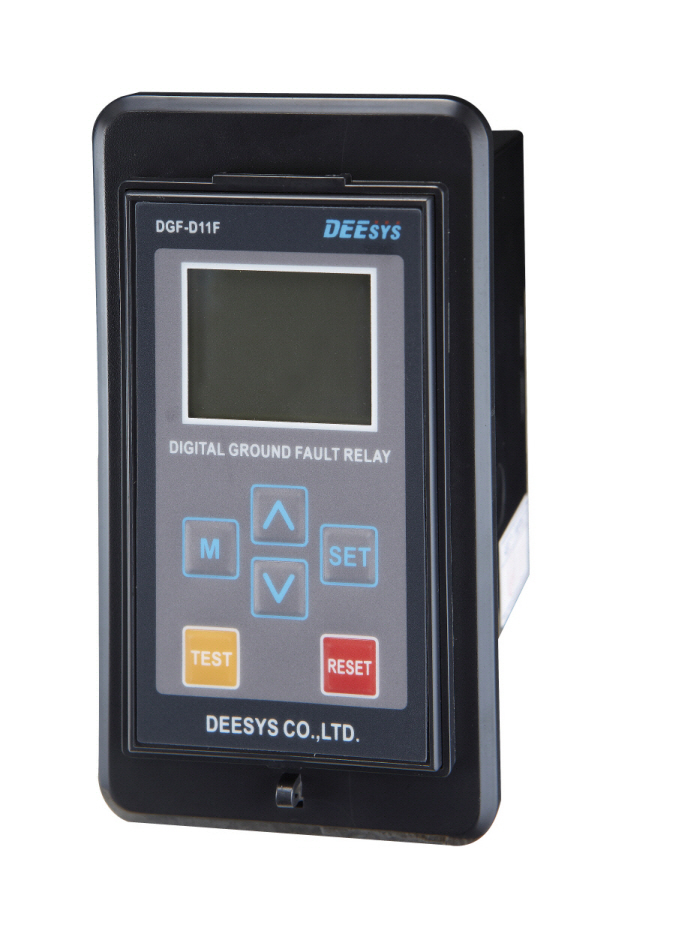

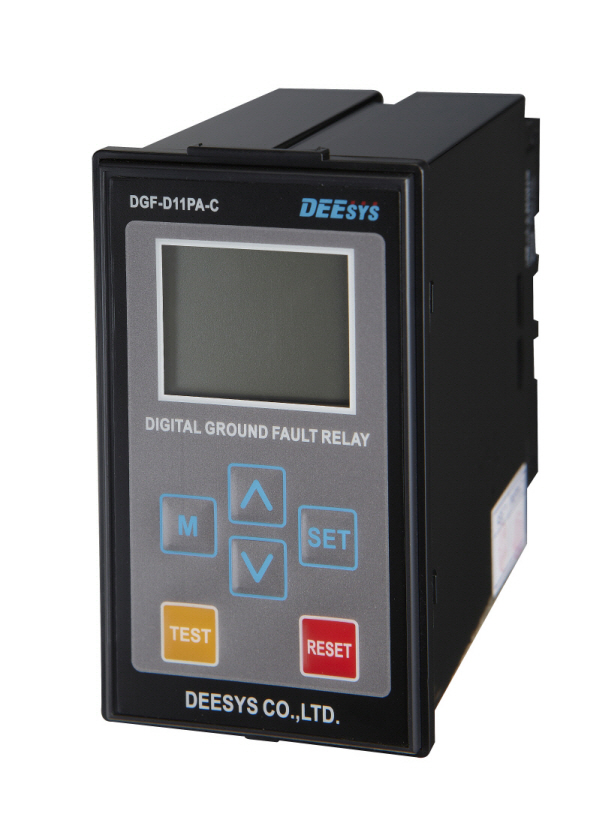

| PART NAME | DGF-D11F/ DGF-D11FA | DGF-D11P/ DGF-D11PA | DGF-D11F-C/ DGF-D11FA-C | DGF-D11P-C/ DGF-D11PA-C |
|---|---|---|---|---|
| Auxiliary Supply | AC/DC 85V~260V, 50/60Hz, 3VA max | |||
| ZCT Inputs | P / F : 200mA/100mV , 50 or 60Hz nominal PA / FA : 200mA/1.5mA, 50 or 60Hz nominal | |||
| Output Contacts | TRIP : AC 250V 10A, DC 30V 10A( 1Ports ) | |||
| RECORDS | Fault Record : 1 records | |||
| SETTING RANGES | Current set setting Io> : Lock, 0.1 ~ 10A 0.1Astep Definite time : INST ~ 5.0s 0.1s step Reset time : INST ~ 30s 1초미만 0.1s step, 1초 이상 1초 step (auto mode에서만 동작) | |||
| ACCURACY | Protection thresholds : ±10% Time delay : ±10% with a minimum of 40ms | |||
| ENVIRONMENTALCONDITIONS | Temperature : -5℃ to +55℃, Humidity : 56days at 93% RHAnd 40℃ non-condensing | |||
| Reset | Auto / Manual | |||
| COMMUNICATION | Non | RS485 Modbus- RTU | ||
| MECHANICAL | Mounting : Panel mounting, Dimension(mm) : 70.0(w)X124(h)X101(d) | Mounting : Socket Dimension(mm) : 57.0(w)X97(h)X104.8(d) | ||
